Ограждения Bastion для промышленных объектов

Прочность, надежность и долговечность - главные отличительные характеристики ограждений Grand Line и каждого элемента ограждений для промышленных объектов. Заказчики, которые выбирают ограждения Grand Line, получают прочную, надежную и долговечную защиту промышленных объектов или жилых территорий.

Панельные ограждения не требуют дополнительных вложений и обслуживания на протяжении всего срока эксплуатации — их не нужно мыть, красить и дополнительно защищать от коррозии. Конструкция панельных ограждений 2D для промышленных объектов Bastion обеспечивает простой монтаж - забор собирается как конструктор. Также для монтажа не потребуются сварка и специальные навыки.

Компания Grand Line предоставляет гарантию 50 лет на технические характеристики и 10 лет на сохранность внешнего вида.

Панели Bastion

Панель изготавливается из стальных вертикальных прутков толщиной 5 или 6 мм и горизонтальных толщиной 6 или 8 мм.

Прочность панелей Bastion достигается приваренными с двух сторон горизонтальными прутками, благодаря этому панели Bastion крепче, чем секции ограждения Profi или Medium. На спортивных площадках, где играют в футбол, ограждения испытывают постоянные нагрузки от ударов мячом. Grand Line гарантирует, что такие жесткие условия эксплуатации выдержат только 2D-панели Bastion. Панели изготавливаются из оцинкованного стального прутка ГОСТ 3282.

Перед покраской панель проходит 9 стадий подготовки поверхности, в том числе нанесение конверсионного слоя OXSILAN. Такой метод подготовки к покраске увеличивает коррозионную стойкость и долговечность. Линия подготовки и нанесения полимерного покрытия полностью автоматизирована, что позволяет обеспечить постоянное высокое качество продукции.

Также возможно изготовление панелей из неоцинкованного стального прутка с последующим горячим цинкованием готовых изделий по ГОСТ 9.037-89./

Размер ячейки 200х55 , мм.

Ширина панели 2,4; 2,5 м.

Высота панелей от 1,03 м до 3,43 м; (шаг 0,2 м).

Столбы и основания

Для ограждения Bastion применяются столбы сечением 62х55 и 90х55 , мм из стали марки 320, толщиной 1,4 и 1,6 , мм соответственно, а также сечением 80х80 , мм из стали марки 220, толщиной 2,0 , мм.

Перед покраской на заводе Grand Line вся продукция проходит девять стадий подготовки и защищается покрытием OXSILAN. Grand Line гарантирует, что в течение 10 лет ограждения не придется подкрашивать – забор сохранит свой первоначальный вид.

По желанию заказчика столбы могут быть выполнены из неоцинкованной стали с последующим нанесением защитного цинкового слоя методом горячего цинкования по ГОСТ 9.037-89.

Соединительный шов столбов 62х55 и 90х55 создан по уникальной технологии seam-lock. Технология позволяет не применять сварку, что обеспечивает сохранность цинкового покрытия, т. е. долговечность каждого столба.

Столб 62х55 мм	Столб 80х80 мм	Столб 90х55 мм

Пластиковая заглушка поставляется вместе со столбом.

Фланцы без усиления возможны только для столбов высотой не более 3х метров.

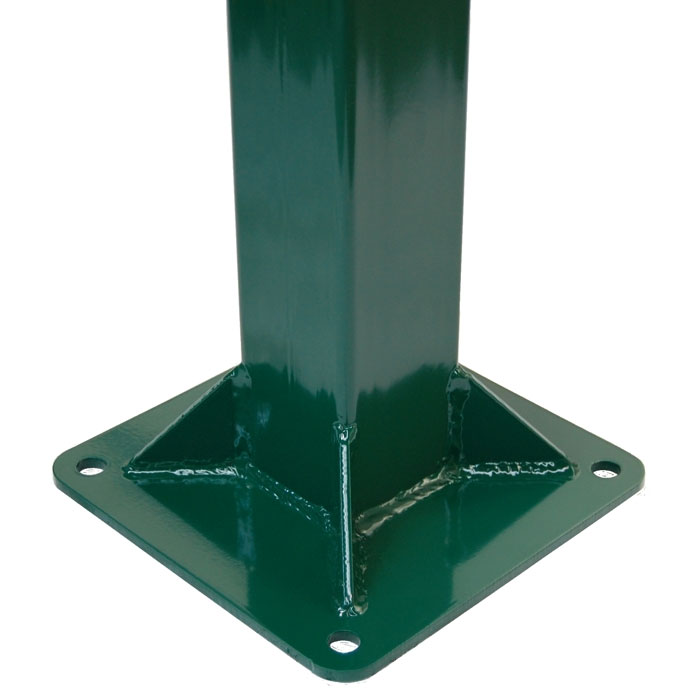

Усиленный фланец обязателен для столбов высотой более 3х метров.

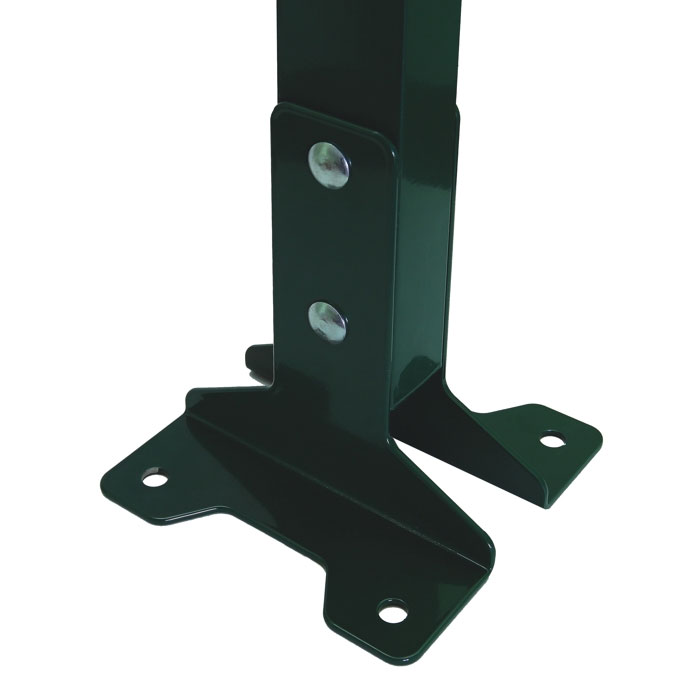

Комплект из двух оснований применяется для ограждений высотой не более 2 метров.

Винтовые опоры для столбов ограждения.

Применяются в качестве альтернативы бетонированию столбов.

Винтовые опоры без фланца предназначены для столбов 62х55 , мм. Столб погружается в гильзу опоры на глубину 0,5 м, регулируется по вертикали и фиксируется болтами М16, вкрученными в приваренные к опоре гайки.

Винтовые опоры на фланце предназначены для любого столба на треугольном фланце. Фланцы скрепляются между собой болтами и гайками М13. Столб регулируется по вертикали проставочными шайбами.

Винтовая опора без фланца 1,2 м	Винтовая опора без фланца 1,5 м	Винтовая опора на фланце 1,5 м	Винтовая опора на фланце 1,8 м	Приспособление для винтовых опор

Крепления

Хомут 62х55	Хомут 62х55 крайний	Хомут 62х55 угловой	Хомут 80х80
Хомут 80х80 крайний	Скоба-болт	Клипса соединительная

Хомут – подходит для столбов сечением 62х55 и 80х80 мм.

Скоба + болт М6 – подходит для всех столбов ограждения Bastion (62х55, 90х55, 80х80 , мм). Комплектуется антивандальной гайкой.

Скоба + винт – также подходит для всех столбов ограждения Bastion (62х55, 90х55, 80х80 , мм). При таком крепеже изготавливаются столбы с установленными резьбовыми втулками в отверстиях для крепежа.

Крепление "Хомут"	Крепление "Скоба + Винт"	Крепление "Скоба + Болт"

Клипса соединительная применяется при необходимости соединить две панели одна над другой в случае высоких ограждений. Также клипсой соединяют панели, если перепад высоты оказался внутри пролета. Для установки соединительных клипс потребуется клипсатор.

Барьеры безопасности (наверх)

Для защиты от несанкционированного проникновения дополнительно могут устанавливаться над ограждением колючая проволока, спиральный или плоский барьер безопасности, или панели Profi. Для установки потребуются: L или V наконечник, струна для крепления СББ/ПББ, фиксатор проволоки в наконечнике.

V-наконечник для столба 62х55	L-наконечник для столба 62х55	Универсальный наконечник	Наконечник прямой 550 мм
Наконечник прямой 950 мм	Наконечник уличного освещения	Крепление хомут 62х55 для наконечника	Фиксатор проволоки в наконечнике
Струна для крепления СББ и ПББ	ПББ	СББ
