Ограждения для спортплощадок

При ограждении спортивных объектов особое внимание стоит уделять травмобезопасности, чтобы играющие дети и взрослые не поранились во время игры.

Также повышенного внимания требует прочность ограждения из-за высокой вероятности ударных нагрузок. Рекомендуем применять гасительные сетки во избежание прямых ударов по ограждению.

Ещё одной особенностью ограждений для спортплощадок является большая высота. Для этого устанавливают столбы высотой 4 – 5 м и монтируют друг над другом 2 – 3 панели.

Панельные ограждения не требуют сварки при монтаже и собираются как конструктор, что увеличивает скорость возведения объекта.

Для увеличения срока службы ограждений спортивных площадок рекомендуется применять гасительные сетки. Установка сеток также будет достаточно простой (подробнее в разделе «наконечники столбов»).

Письменная гарантия – до 50 лет на технические характеристики, 10 лет на сохранность внешнего вида.

Панели

Компания Grand Line предлагает для спортивных площадок панели повышенной прочности: панели Profi (толщина прутка 5 , мм), панели Expert (толщина прутка 6 , мм), Bastion 5/6 и Bastion 6/8.

Самыми прочными являются панели Bastion 5/6 и Bastion 6/8, которые рассчитаны на интенсивные нагрузки. Эти панели свариваются из стальных вертикальных прутков толщиной 5 или 6 , мм с горизонтальными прутками толщиной 6 или 8 , мм соответственно. Двойные горизонтальные прутки обеспечивают повышенную прочность.

В панелях Profi и Expert прочность достигается за счёт рёбер жёсткости.

Необходимая высота ограждения достигается сочетанием панелей различных высот.

Панели произведены из стальной оцинкованной проволоки ГОСТ 3282.

Сварка прутков в панели выполняется на современных высокотехнологичных сетко-сваривающих автоматах европейского производства в полностью автоматическом режиме. Данное оборудование позволяет получать высококачественный сварной шов с минимальным нарушением цинкового покрытия.

Далее панели проходят 9 стадий подготовки поверхности к покраске, включая нанесение конверсионного слоя OXSILAN®. Такой метод подготовки к покраске увеличивает коррозионную стойкость и долговечность изделия. Полимерное покрытие наносится методом порошкового напыления в электростатическом поле. Все операции проводятся на полностью автоматических линиях, что обеспечивает минимальные допуски и постоянное высокое качество покрытия изделий.

Размер ячейки: 200х50 , мм (Profi, Expert) или 200х55 , мм (Bastion 5/6, Bastion 6/8).

Ширина панели 2,4; 2,5 м.

Высота панелей: 3 м (2,03+1,03 м; 3,03 м; 3,33 м; 3,43 м) или 4 м (2,03+2,03 м).

Панель Profi	Панель Expert	Панель Bastion 5/6	Панель Bastion 6/8

Столбы и основания

Для обеспечения безопасной эксплуатации спортивных площадок, столбы снабжены резьбовыми втулками для фиксации панелей креплением «Скоба + Винт».

Применяются столбы прямоугольного сечения 62х55 и 90х55 мм из стали марки 320 увеличенной прочности толщиной 1,4 и 1,6 мм соответственно, а также сечением 80х80 мм из стали марки 220 толщиной 2,0 мм. Высота столбов 4 или 5 метров.

Столбы ограждения проходят те же процессы подготовки и нанесения полимерного покрытия, что и панели: 9 стадий обработки поверхности, в том числе нанесение конверсионного покрытия OXSILAN®, нанесение полимерного покрытия методом порошкового распыления в электростатическом поле.

Соединительный шов столбов 62х55 и 90х55 создан по уникальной технологии seam-lock. Технология позволяет не применять сварку, что обеспечивает сохранность цинкового покрытия, т.е. увеличивает долговечность каждого столба.

Столб 62х55 мм	Столб 80х80 мм	Столб 90х55 мм

Пластиковая заглушка поставляется вместе со столбом.

Фланцы без усиления возможны только для столбов высотой не более 3х метров.

Усиленный фланец обязателен для столбов высотой более 3х метров.

Винтовые опоры для столбов ограждения.

Применяются в качестве альтернативы бетонированию столбов.

Винтовые опоры без фланца предназначены для столбов 62х55 мм. Столб погружается в гильзу опоры на глубину 0,5 м, регулируется по вертикали и фиксируется болтами М16, вкрученными в приваренные к опоре гайки.

Винтовые опоры на фланце предназначены для любого столба на треугольном фланце. Фланцы скрепляются между собой болтами и гайками М13. Столб регулируется по вертикали проставочными шайбами.

Винтовая опора без фланца 1,2 м	Винтовая опора без фланца 1,5 м	Винтовая опора на фланце 1,5 м	Винтовая опора на фланце 1,8 м

Крепления

Крепление "Скоба + Винт"	Крепление "Скоба + Винт"

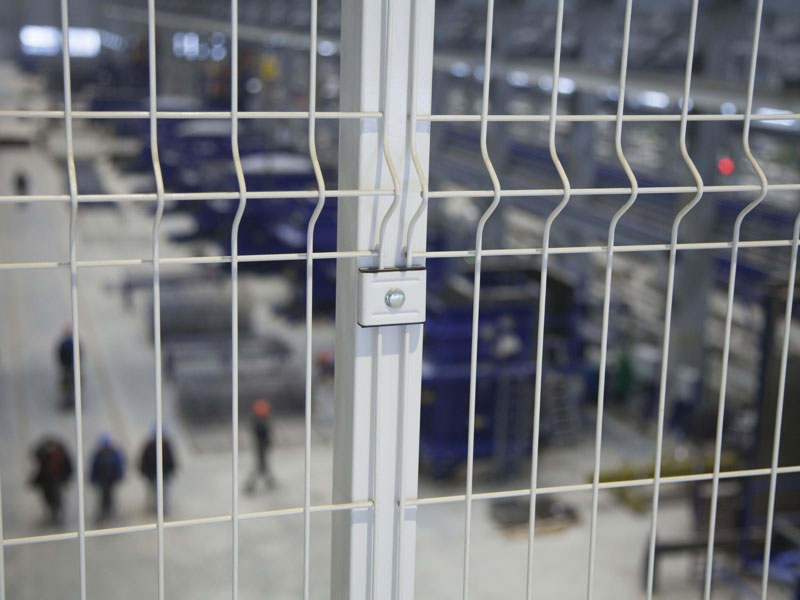

На спортивных площадках компания Grand Line применяет травмобезопасные крепления (скоба и винт М6х30). В этом случае винт фиксируется во втулке, которая расположена внутри столба, в результате чего отсутствуют выступающие детали крепежа.

Панели скрепляются по горизонтали между собой при помощи специальных клипс, изготовленных из нержавеющей стали.

Клипса соединительная применяется при необходимости соединить две панели одна над другой в случае высоких ограждений. Также клипсой соединяют панели, если перепад высоты оказался внутри пролета. Для установки соединительных клипс потребуется клипсатор.

Барьеры безопасности (наверх)

Для обеспечения безопасности эксплуатации спортивных площадок, а также для сохранности ограждения от повреждений спортивными снарядами рекомендуется применять гасительные сетки. Для установки сетки воспользуйтесь универсальным наконечником, струной из проволоки и фиксатором проволоки в наконечнике. Сетку закрепите на струне.

Освещение спортивных площадок также важный аспект эксплуатации объекта. В ассортименте наконечников ограждений Grand Line® представлены наконечники столбов 80х80 , мм для уличных светильников. Обратите внимание, что столбы ограждения для освещения обычно выше остальных столбов ограждения.

Универсальный наконечник	Наконечник для уличного освещения	Фиксатор проволоки в наконечнике	Струна для крепления СББ и ПББ
